Σχεδιάζοντας μηχανές σε ένα πρόγραμμα περιήγησης (Web Browser)

3DEXPERIENCE Works: Από τον μηχανικό σχεδιασμό στην παραγωγή μέσω του cloud

Υπάρχει μια γενική αντίληψη πως ο σχεδιασμός μέσω του cloud δεν είναι ακόμα εφικτός. Παρότι έχουμε αρκετά παραδείγματα από startups που χρησιμοποιούν το cloud παραγωγικά, αρκετοί οργανισμοί θεωρούν πως ένα περιβάλλον cloud ίσως δεν είναι καλό για την παραγωγή. Παρόλα αυτά η πραγματικότητα διαφέρει όσον αφορά το 3DEXPERIENCE Works.

Το 3DEXPERIENCE Works, που συμπεριλαμβάνεται στην πλατφόρμα 3DEXPERIENCE, σας επιτρέπει όχι μόνο να μεταβείτε από την ιδέα στην παραγωγή από ένα πρόγραμμα περιήγησης, αλλά και να έχετε πρόσβαση στα σχέδιά σας 24/7/365 από οποιαδήποτε συσκευή, όπως ένα tablet, τον οικιακό σας υπολογιστή ή ένα Chromebook ή smartphone. Με αυτόν τον τρόπο προάγεται η συνεργασία μεταξύ των μελών μιας ομάδας αφού τα εμπόδια εξαλείφονται.

Ας ρίξουμε όμως μια πιο προσεκτική ματιά στις προκλήσεις της κατασκευής πολύπλοκων εξαρτημάτων και συναρμολογημάτων και, στη συνέχεια, ας εξετάσουμε μερικά από τα εργαλεία που μπορούν να σας επιτρέψουν να δημιουργήσετε σχέδια έτοιμα για την παραγωγή μέσω του cloud.

Βιομηχανικά μηχανήματα

Οι κατασκευαστές βιομηχανικού εξοπλισμού αντιμετωπίζουν ιδιαίτερες προκλήσεις σχεδιασμού και ανάπτυξης κατά την κατασκευή συστημάτων μεταφοράς, βιομηχανικών ρομπότ, κατασκευαστικού εξοπλισμού και άλλων μεγάλων έργων συναρμολόγησης. Τα ηλεκτρομηχανικά συστήματα γίνονται ολοένα και πιο πολύπλοκα.

Τα συναρμολογήματα, συχνά μεγάλα και πολύπλευρα, μπορούν να επιβραδύνουν την ανάπτυξη του CAD και να αυξήσουν την πιθανότητα προβλημάτων με παρεμβολές και συγκρούσεις, μεταξύ άλλων δυσκολιών. Και, επειδή τα συστήματα engineered-to-order είναι κοινά, κάθε έργο απαιτεί ένα ολοκαίνουργιο σχέδιο από την αρχή.

Παρακάτω παρατίθενται μόνο μερικές λύσεις στο 3EXPERIENCE Works portfolio που μπορούν να σας βοηθήσουν να αρχίσετε να αντιμετωπίζετε μερικές από τις προκλήσεις του βιομηχανικού σχεδιασμού μηχανών.

3D Creator

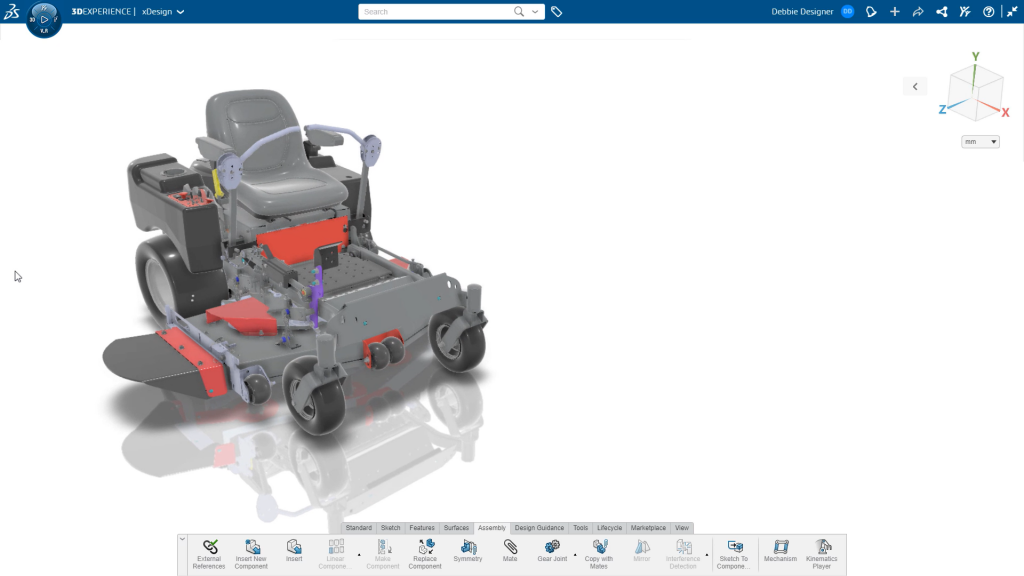

Οι λύσεις σχεδιασμού και μηχανικής στην πλατφόρμα 3EXPERIENCE προσφέρουν ένα ενιαίο περιβάλλον μοντελοποίησης για τα εξαρτήματα και τα συναρμολογήματα που σας επιτρέπει να εστιάσετε στη σχεδίαση και όχι στον τρόπο οργάνωσης των αρχείων σας.

Ετοιμαστείτε να αποχαιρετήσετε τον εκτεταμένο (και μερικές φορές επώδυνο) εκ των προτέρων προγραμματισμό σχεδιασμού σχετικά με τον καλύτερο τρόπο δόμησης των συναρμολογημάτων σας. Το ενιαίο περιβάλλον μοντελοποίησης σας επιτρέπει να πηδήσετε και να σχεδιάσετε αμέσως, δεδομένου ότι η πραγματοποίηση αλλαγών αργότερα έχει μικρές έως και καθόλου συνέπειες.

Δεν υπάρχουν εξαρτήματα, συναρμολογήματα, ή υπό-συναρμολογήματα σε ένα ενιαίο περιβάλλον μοντελοποίησης για να ανησυχείτε για πια. Όλα ξεκινούν ως ένα «φυσικό προϊόν» που μπορεί να είναι ένα εξάρτημα ή ένα συναρμολόγημα.

Μπορείτε να δημιουργήσετε σκίτσα και, στη συνέχεια, να τα μετατρέψετε σε 3D features ή να μεταπηδήσετε απευθείας σε 3D με τα Parametric Primitives. Μπορείτε επίσης να φέρετε άλλα φυσικά προϊόντα στο ενιαίο περιβάλλον μοντελοποίησης και να τα βάλετε στη θέση τους, ακριβώς όπως θα περιμένατε σε ένα περιβάλλον συναρμολόγησης.

Επιπλέον, μπορείτε να σχηματίσετε νέα υπό-συναρμολογήματα, και αν αλλάξετε γνώμη, μπορείτε να τα διαλύσετε. Και αυτά τα χαρακτηριστικά και τα σκίτσα; Μπορούν να επιλεγούν και να μετατραπούν στο δικό τους «φυσικό προϊόν». Ακόμα καλύτερα, μπορείτε να διαλύσετε ένα εξάρτημα σε μια σειρά από χαρακτηριστικά.

Για παράδειγμα, όταν δημιουργείτε χαρακτηριστικά, μπορείτε να καθορίσετε πότε έχει νόημα όλα τα χαρακτηριστικά να αποτελούν ένα εξάρτημα. Στη συνέχεια, μπορείτε να δημιουργήσετε μια άλλη ομάδα χαρακτηριστικών, να αποφασίσετε πότε αποτελούν ένα εξάρτημα, και να ομαδοποιήσετε τα δύο εξαρτήματα σε ένα υπό-συναρμολόγημα.

Και, αν αλλάξετε γνώμη, μπορείτε να διαλύσετε αυτό το υπό-συναρμολόγημα και να επιστρέψετε στο να έχετε μόνο τα εξαρτήματα και να προσθέσετε περισσότερα χαρακτηριστικά, αν θέλετε.

3D Structure Creator

Τα “Structure Systems” αποτελούν κρίσιμο κομμάτι πολλών σχεδιαστικών έργων. Ωστόσο, ο σχεδιασμός αυτών αποτελεί πρόκληση, είτε σχεδιάζετε μια κατασκευή με βίδες, μια συγκολλημένη δομή, ένα πλαίσιο μηχανής, έπιπλα, ή οτιδήποτε ενδιάμεσο.

Συνήθως, για να σχεδιαστεί ένα “Structure System”, οι χρήστες CAD πρέπει πρώτα να σχεδιάσουν ένα προφίλ και να του δώσουν όγκο ή να του δώσουν όγκο με βάση μια διαδρομή για να δημιουργήσουν κάθε μέλος. Στη συνέχεια έρχεται το τριμμάρισμα σε όλα τα μέρη όπου τα μέλη τέμνονται με τη χρήση της κοπής. Και τέλος, όταν ο σχεδιασμός έχει ολοκληρωθεί, η λίστα κομμένα για την κατασκευή πρέπει να δημιουργηθεί με το χέρι.

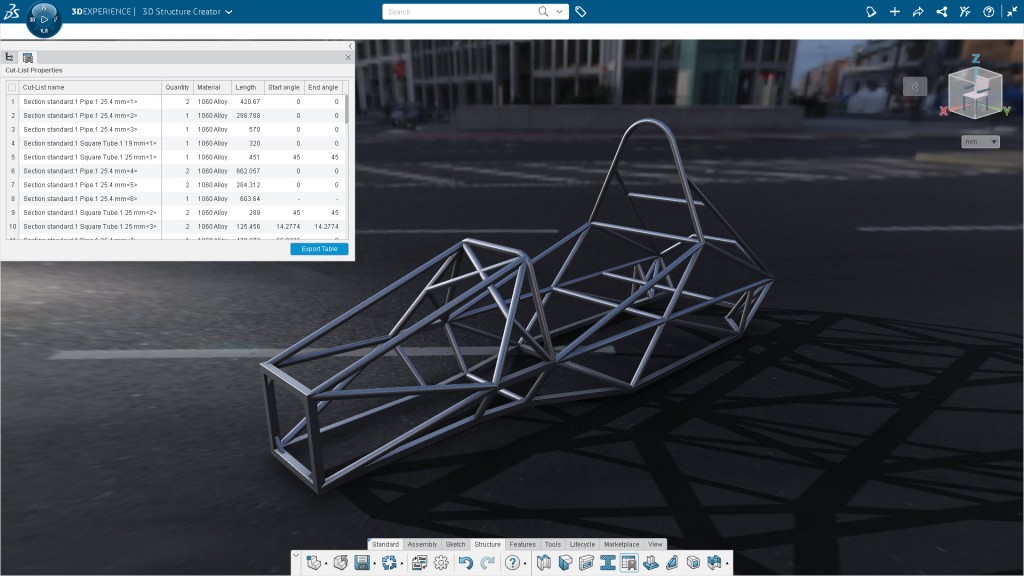

Το 3D Structure Creator παρέχει εργαλεία για την αυτοματοποίηση του σχεδιασμού κατασκευών-έτοιμων δομών. Η λύση σάς επιτρέπει: την δημιουργία μελών δομής με βάση οποιεσδήποτε ακμές σκίτσου, άκρων μοντέλου ή καμπυλών· την επιλογή προφίλ δομής από μια βιβλιοθήκη τυποποιημένων τύπων και μεγεθών ή δημιουργώντας το δικό σας· την αποτελεσματική εκτέλεση εργασιών τριμμαρίσματος σε γωνίες και τελικά σημεία για τη δημιουργία ακριβών (και κατασκευάσιμων) σχεδίων· την σχεδίαση με μοναδικά μέλη δομής, δημιουργώντας προφίλ προσαρμοσμένων ακμών δομής με βάση ένα κοινό σχήμα προφίλ ή σχέδιο 2D που ορίζεται από τον χρήστη· την αυτόματη προσθήκη πλακών, ελασμάτων σύνδεσης και τελικών ελασμάτων· την προσθήκη λεπτομερειών στα σχέδια των δομών προσθέτοντας περικοπές στα μέλη των δομών· τον ταχύτερο σχεδιασμό στην κατασκευή με αυτοματοποιημένες λίστες κοπής.

3D Motion Creator

Το 3D Motion Creator σας επιτρέπει να επικυρώσετε μηχανικά σχέδια σε ένα πρώιμο, εννοιολογικό στάδιο, αποτρέποντας πιθανά downstream σχεδιασμού ή θέματα κατασκευής.

Επειδή το 3D Motion Creator είναι τόσο εύκολο στη χρήση, μπορείτε να αξιολογήσετε γρήγορα τα σενάρια σχεδιασμού και να αυξήσετε σημαντικά την αποτελεσματικότητα στη λήψη αποφάσεων—σε όλους τους τομείς—αξιολογώντας άμεσα τις επιπτώσεις της αλλαγής του σχεδιασμού στη μηχανική συμπεριφορά του συστήματος.

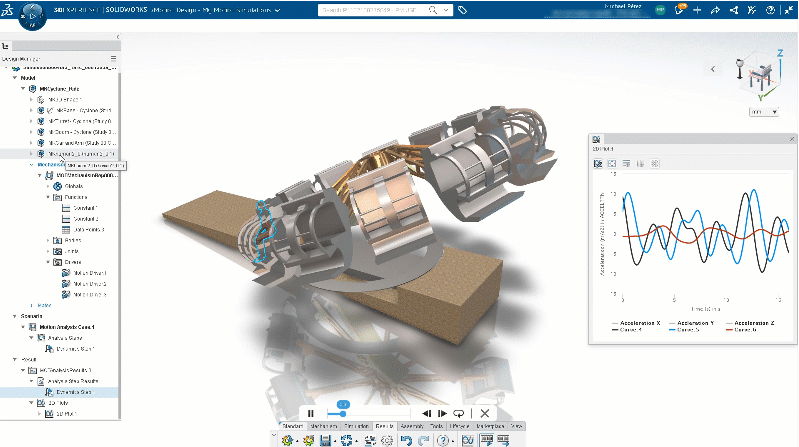

Το 3D Motion Creator παρέχει εύχρηστη λειτουργικότητα για κινηματική και δυναμική ανάλυση οποιουδήποτε μηχανισμού σε περιβάλλον browser. Άμεση προετοιμασία μιας προσομοίωσης κίνησης για κινηματική ανάλυση βασισμένη σε υπάρχοντα τρισδιάστατα σχέδια, επιλέγοντας προϊόντα, εξαρτήματα ή μηχανικές συνδέσεις (mates).

Δουλεύοντας με έναν player κινηματικής, μπορείτε να αναλύσετε γρήγορα τη συμπεριφορά του κινηματικού συστήματος. Αφού εκτελέσετε μια ανάλυση, μπορείτε να εξετάσετε τα αποτελέσματα με μια κινούμενη εικόνα ή σχεδιάσεις 2D.

Βελτιώστε την προσομοίωση με drivers, δυνάμεις, ροπές και 3D επαφές ή προσθέστε δυναμικά στοιχεία μοντελοποίησης, όπως ένα ελικοειδές ελατήριο, για να δημιουργήσετε μια δυναμική προσομοίωση κίνησης.

Συμπέρασμα

Μεγάλο μέρος του DNA που γνωρίζουν και αγαπούν εκατομμύρια χρήστες παγκοσμίως από την επιφάνεια εργασίας του SOLIDWORKS® είναι ενσωματωμένο στις λύσεις 3EXPERIENCE Works. Το  Action Bar είναι παρόμοιο με το Command Manager στο SOLIDWORKS. Όλα τα μενού περιβάλλοντος είναι εκεί—ξανά, όπως ακριβώς και το SOLIDWORKS—επειδή οι λύσεις σχεδιασμού και μηχανικής 3EXPERIENCE Works γνωρίζουν ποια μενού πρέπει να δείτε για να συνεχίσετε το σχέδιό σας με βάση το τι επιλέγετε.

Όταν συνδέεστε και διαχειρίζεστε δεδομένα σχεδίασης στην πλατφόρμα 3EXPERIENCE, όλοι στην ομάδα σας εργάζονται από μία μόνο έκδοση του προϊόντος στο ίδιο περιβάλλον. Η συνεργασία είναι γρήγορη και τα δεδομένα σχεδίασης διαχειρίζονται αυτόματα στην πλατφόρμα, έτσι ώστε τόσο οι άνθρωποι όσο και τα δεδομένα να παραμένουν σε συγχρονισμό.

Για να μάθετε περισσότερα σχετικά με τις λύσεις σχεδιασμού και μηχανικής 3DEXPERIENCE Works και πώς μπορείτε να φτιάξετε εξαρτήματα και συναρμολογήματα έτοιμα για την παραγωγή, επικοινωνήστε μαζί μας στο 210 3414408 ή το 210 3414130.
