SOLIDWORKS Plastics

SOLIDWORKS Plastics, ολοκληρωμένο εργαλείο προσομοίωσης έγχυσης πλαστικών, πλήρως ενσωματωμένο στο SOLIDWORKS CAD
Το SOLIDWORKS Plastics προσφέρει προσιτές, εύκολες στην εκμάθηση και στη χρήση λύσεις για την προσομοίωση της διαδικασίας κατασκευής πλαστικών με έγχυση.

  • Εύκολο στη χρήση και με διαισθητικό χειρισμό
  • Ισχυρές και πλήρεις δυνατότητες ανάλυσης
  • Οικονομικά προσιτή προσομοίωση για όλους
  • Απόλυτη ενσωμάτωση στο SOLIDWORKS CAD

Το SOLIDWORKS Plastics είναι ένα λογισμικό ολικής χρήσης σε θέματα προσομοίωσης έγχυσης πλαστικών, πλήρες σε χαρακτηριστικά, το οποίο χρησιμοποιείται για:

  • Ανάλυση γεμίσματος (Fill analysis)
  • Ανάλυση σύνδεσης (Pack Analysis)
  • Ανάλυση ψύξης (Cool Analysis)
  • Ανάλυση στρέβλωσης (Warp Analysis)

Με την αυξανόμενη ανάπτυξη της νοοτροπίας «Συνεργατικής Ανάπτυξης Προϊόντων» το SOLIDWORKS Plastics, καθιστά εφικτή τη δυνατότητα, οι σχεδιαστές προϊόντων, μηχανολόγοι μηχανικοί, κατασκευαστές καλουπιών και οι κατασκευαστές πλαστικών να συνεργάζονται με τα ίδια εργαλεία, να υπολογίζουν τους περιορισμούς της κατασκευής σε πρώιμα στάδια του κύκλου σχεδίασης, να βελτιστοποιούν καλούπια, να μειώνουν δραστικά το κόστος υλικών και να ελαχιστοποιούν τον ολικό χρόνο που απαιτείται για να βγει ένα καινούριο πλαστικό προϊόν στην αγορά.
Με τις λύσεις που προσφέρει το λογισμικό SOLIDWORKS Plastics, η προσομοίωση έγχυσης είναι τώρα προσβάσιμη σε όλους.

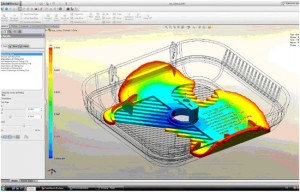

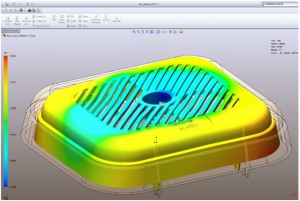

Με το SOLIDWORKS Plastics μπορείτε να μελετήσετε τη ροή (flow patterns), τις γραμμές συγκόλλησης (weld lines), τα σημεία όπου παγιδεύεται αέρας (air taps), το πώς επιδρά η τοποθέτηση των θυρών, τις κατανομές πίεσης, θερμοκρασίας κα. Περιέχει ισχυρά Pre και Post-processing modules, καθώς και πλήρεις τρισδιάστατες τεχνολογίες πλέγματος και κελύφους.

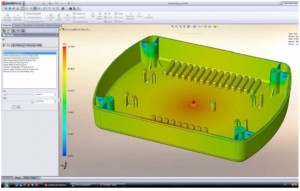

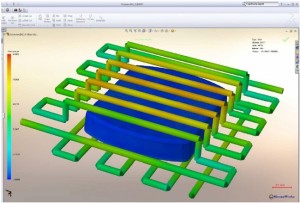

Το SOLIDWORKS Plastics πραγματοποιεί θερμική ανάλυση. Το module υπολογίζει βέλτιστο χρόνο ψύξης, θερμική καταπόνηση και κατανομή θερμοκρασίας. Μπορείτε να δημιουργήσετε το δικό σας σχέδιο καναλιών ψύξης και να το ελέγξετε για να προσδιορίσετε τη βέλτιστη διάταξη.

Το SOLIDWORKS Plastics χρησιμοποιείται για να υπολογίσετε την απόκλιση του τεμαχίου λόγω στρέβλωσης. Το animation της παρέκκλισης παρουσιάζει την παραμόρφωση σε όλες τις κατευθύνσεις καθώς και την ολική παρέκκλιση. Η παρουσίαση της παρέκκλισης εξαρτάται από τις παραμένουσες και τις θερμικές καταπονήσεις. Μπορεί ακόμα να προστεθεί γραμμική συρρίκνωση. Το SOLIDWORKS Plastics παρέχει επίσης σύνδεση με ανάλυση δομής καθώς και εξαγωγή της κατά-της-παρέκκλισης γεωμετρίας για βελτιστοποίηση της σχεδίασης καλουπιών.

SOLIDWORKS Plastics

Πανίσχυρο εργαλείο προσομοίωσης έγχυσης πλαστικού, εύχρηστο στα χέρια κάθε σχεδιαστή πλαστικών και καλουπιών

Έγχυση Πλαστικού για όλους

Το SOLIDWORKS Plastics είναι ο χαμένος σύνδεσμος για μια πραγματικά στρατηγική συνεργατική ανάπτυξη προϊόντων. Η έγχυση πλαστικού είναι χάρη στο SOLIDWORKS Plastics διαθέσιμη σε όλους. Σε περίπτωση που δεν έχετε 20 χρόνια πρακτικής εμπειρίας και δε θέλετε να εξαρτάστε αποκλειστικά από τη δημιουργία πολυάριθμων ακριβών πρωτοτύπων, τότε το SOLIDWORKS Plastics είναι το εργαλείο για εσάς! Δε χρειάζεται να είστε ειδικός για να χειριστείτε το SOLIDWORKS Plastics. Χρησιμοποιείται στη διαδικασία ανάπτυξης προϊόντων από: σχεδιαστές Μηχανικούς, κατασκευαστές καλουπιών, κατασκευαστές με έγχυση πλαστικού.

SOLIDWORKS Plastics, Όλα σε ένα πακέτο

Από την ανάγνωση των CAD δεδομένων, μέχρι τη δημιουργία πλεγμάτων, την επίλυση και επεξεργασία αποτελεσμάτων, το SOLIDWORKS Plastics τα κάνει όλα. Είτε ενώ δημιουργείτε ένα αυτοματοποιημένο πλέγμα, είτε ενώ ορίζετε τις συνθήκες της διεργασίας, είτε ενώ βλέπετε τα αποτελέσματα, δε φεύγετε ποτέ από το περιβάλλον SOLIDWORKS. Μπορείτε επίσης να δημιουργήσετε ένα πλέγμα επιφανειών για μια γρήγορη και αποτελεσματική ανάλυση λεπτών τμημάτων (thin part) ή ένα πλήρες τρισδιάστατο πλέγμα όγκου για πιο περίπλοκα εξαρτήματα, περιλαμβανομένων χοντρών και πεπλατυσμένων τεμαχίων.

Το SOLIDWORKS Plastics απλοποιεί την προσομοίωση έγχυσης πλαστικού:

Οι κύριες τεχνολογίες του SOLIDWORKS Plastics είναι η εγγύηση για απαράμιλλη ευκολία χρήσης, ακρίβεια, αποδοτικότητα στις προσομοιώσεις έγχυσης πλαστικού και όλα αυτά σε μια αρκετά προσιτή τιμή. Το SOLIDWORKS Plastics αποτελεί μια πραγματική προσθήκη αξίας στην οικογένεια των προϊόντων SOLIDWORKS.

SOLIDWORKS Plastics

Μια ολοκληρωμένη λύση προσομοίωσης έγχυσης πλαστικού : Βήμα – βήμα στα αποτελέσματα που δίνουν υπεραξία στη δουλειά σας.

Προεπεξεργασία στο SOLIDWORKS Plastics, (pre-processing)

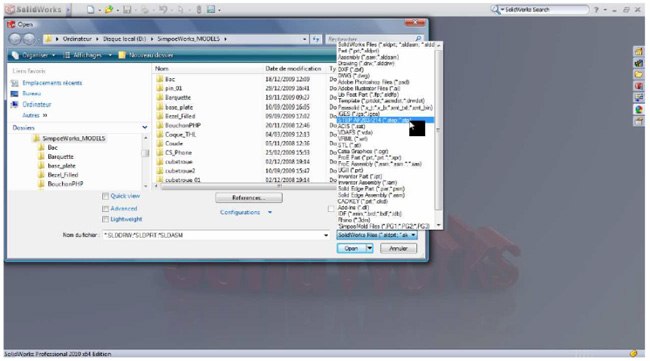

Οι δυνατότητες προ και μετά επεξεργασίας του SOLIDWORKS Plastics αποτελούν την ισχυρή βάση για ολόκληρο το πακέτο. Ολική και απρόσκοπτη ενσωμάτωση στο SOLIDWORKS CAD σημαίνει πως η διαχείριση γεωμετρίας του SOLIDWORKS Plastics είναι απλώς η καλύτερη στην κατηγορία. Επίσης δίνεται η δυνατότητα ανάγνωσης όλων των δημοφιλών CAD – formats, καθώς και ουδέτερων formats αρχείων όπως τα IGES, STEP, PARASOLID, ACIS και STL δεδομένα.

Εύχρηστο αλλά και πανίσχυρο

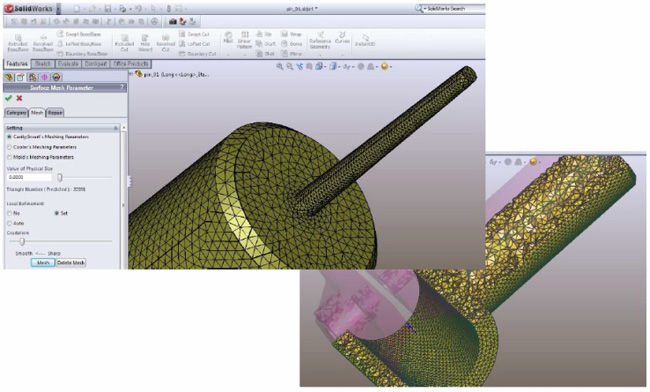

Μόλις είναι έτοιμη η γεωμετρία, η ισχυρή δυνατότητα δημιουργίας πλέγματος του SOLIDWORKS Plastics θα την ετοιμάσει για ανάλυση, εύκολα, με μερικά μόνο mouse clicks. Είτε θέλετε να χρησιμοποιήσετε ένα πλέγμα επιφάνειας είτε ένα τρισδιάστατο πλέγμα όγκου, το SOLIDWORKS Plastics το δημιουργεί αυτόματα. Το πλέγμα βασίζεται στη γεωμετρία του SOLIDWORKS και τελικές βελτιώσεις πραγματοποιούνται πάντα με σεβασμό προς τις ακριβείς γεωμετρίες και καμπύλες, έτσι ώστε η αναπαράσταση να είναι η ακριβέστερη δυνατή. Σε αντίθεση με υποδεέστερα λογισμικά που χάνουν βασικές λεπτομέρειες στη μετάφραση της γεωμετρίας, το SOLIDWORKS Plastics διατηρεί την πιστότητα του αρχικού μοντέλου.

Ολοκληρωμένο και Εξατομικευμένο

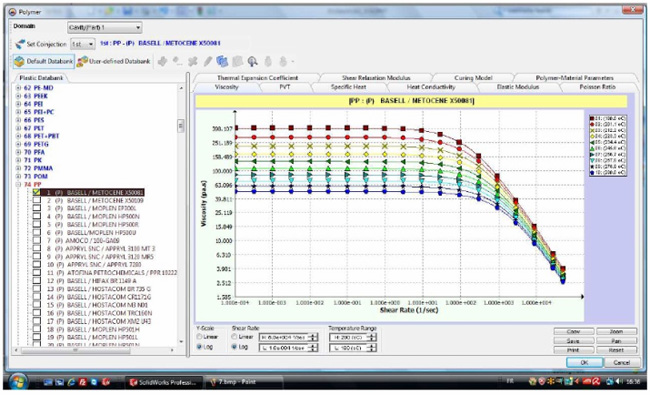

Η εκτενέστατη ενσωματωμένη βάση δεδομένων του SOLIDWORKS Plastics περιλαμβάνει περισσότερα από 5000 σετ δεδομένων υλικών, τα οποία χρησιμοποιούνται πιο συχνά στη βιομηχανία έγχυσης πλαστικού. Η πλειοψηφία αυτών των σετ υλικών περιλαμβάνει σημαντικά PVT-δεδομένα, τα οποία είναι απαραίτητα για την ακρίβεια των υπολογισμών της στρέβλωσης. Αν επιθυμείτε να προσθέσετε το δικό σας υλικό αυτό είναι πολύ εύκολο, καθώς η τράπεζα δεδομένων είναι απολύτως εξατομικευμένη. Και όλα αυτά δωρεάν, χωρίς να χρειάζεται να πληρώσετε extra κάποιο module, καθώς είναι standard χαρακτηριστικό του πακέτου.

Μετά-επεξεργασία στο SOLIDWORKS Plastics, (post-processing)

Με τις δυνατότητες μετά-επεξεργασίας του SOLIDWORKS Plastics μπορείτε να έχετε πρόσβαση σε όλα τα αποτελέσματα, χωρίς να βγείτε ποτέ από το περιβάλλον SOLIDWORKS CAD. Ο «Βοηθός» (Wizard) θα προβάλλει κάποια αποτελέσματα αυτόματα σε μια πρώτη-εκτίμηση της προσομοίωσής σας. Επίσης πολύ σημαντική είναι η δυνατότητα που δίνει το SOLIDWORKS Plastics για πρόσβαση σε ένα σύνολο εύκολα κατανοητών αποτελεσμάτων ολόκληρης της διαδικασίας προσομοίωσης περιλαμβανομένων: ψύξης, σύνδεσης, γέμισης- έγχυσης και στρέβλωσης.

Αποτελέσματα SOLIDWORKS Plastics με πολλαπλές δυνατότητες

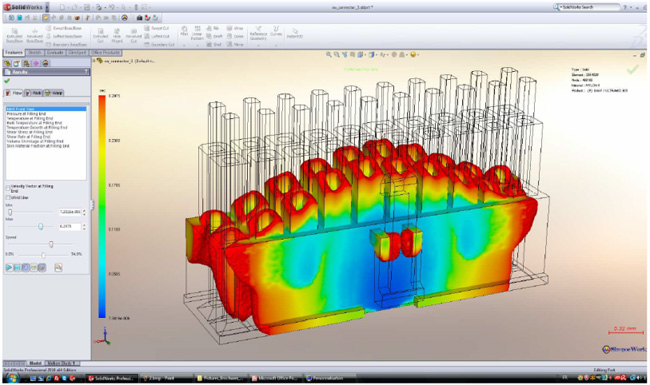

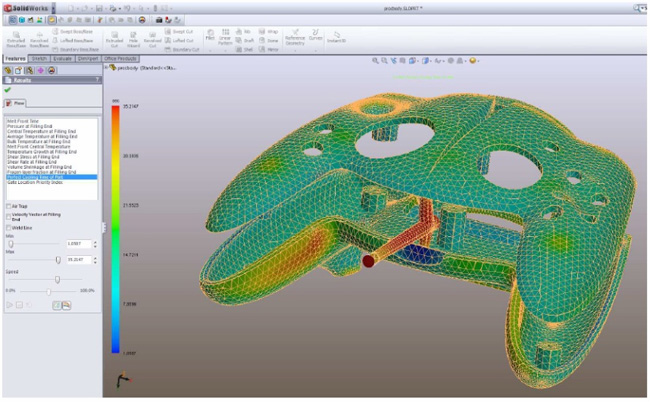

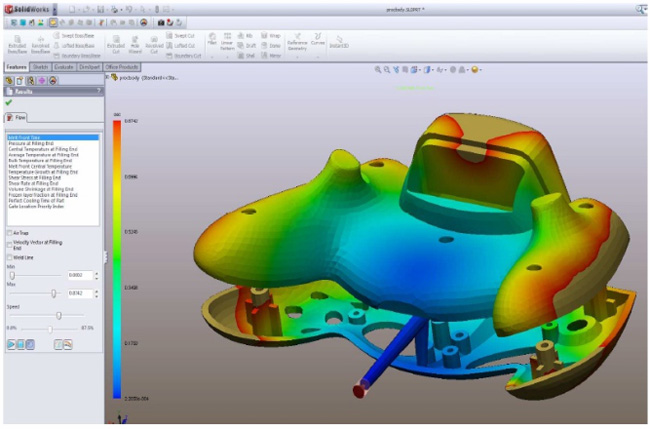

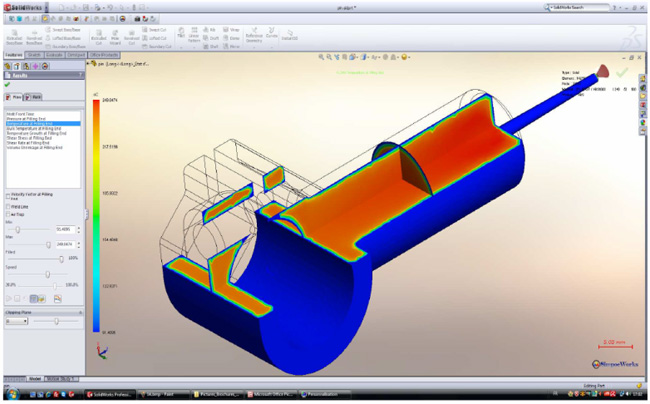

Τα αποτελέσματα μπορούν να εμφανιστούν και να αναλυθούν με πολλούς διαφορετικούς τρόπους συμπεριλαμβανομένων διαγραμμάτων περιγράμματος (contour plot), ισομετρικών γραμμών (isolines), διανυσμάτων ροής (flow vectors), καθώς και εμφάνισης εγκλωβισμένου αέρα και γραμμών συγκολλήσεων. Τα αποτελέσματα μπορούν είτε να παρουσιαστούν για την τελική κατάσταση του πλαστικού στο τέλος της διαδικασίας είτε να συνδυαστούν με τη ρευστή κατάσταση του πλαστικού. Καθένα από τα αποτελέσματα μπορεί να γίνει animated και έτσι να σας δώσει ισχυρή διορατικότητα για τη συμπεριφορά της ροής και να ξεκλειδώσει τις ιδέες σας για βελτίωση και εν τέλει βελτιστοποίηση του σχεδίου.

Μια ματιά στην ευφυία

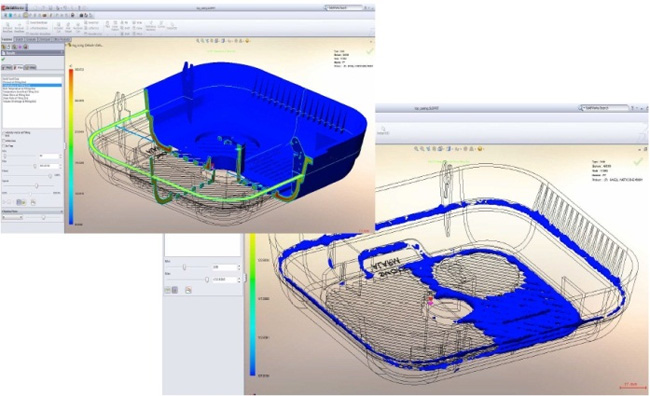

Με την πλήρη 3D τεχνολογία του SOLIDWORKS Plastics μπορείτε να δείτε μέσα στο μοντέλο σας χρησιμοποιώντας επίπεδα τομών (clipping planes) ή ισομετρικές επιφάνειες (iso-surfaces). Μπορείτε δε να τις προσδιορίσετε με τρόπο που να ταιριάζει στις ανάγκες σας και, ως συνήθως, μπορούν να γίνουν animated για να σας δώσουν μια αληθινή ματιά στη δυναμική των ρευστών. Μπορείτε ακόμα να κάνετε το μοντέλο σας διάφανο ή να μοιάζει με γυαλί και να παρατηρήσετε τη ροή του λιωμένου πλαστικού μέσα στις κοιλότητές του. Αυτή η αίσθηση που προκύπτει από την παρουσίαση της ροής σας δίνει πραγματική δυνατότητα, όχι μόνο να αναγνωρίσετε προβλήματα, αλλά και να πάρετε εύστοχες αποφάσεις σχετικά με την αποφυγή ή τη διόρθωσή τους. Αυτό απλά δεν είναι εφικτό με τη φυσική εξέταση.

Η ευελιξία του SolidWorks Plastics

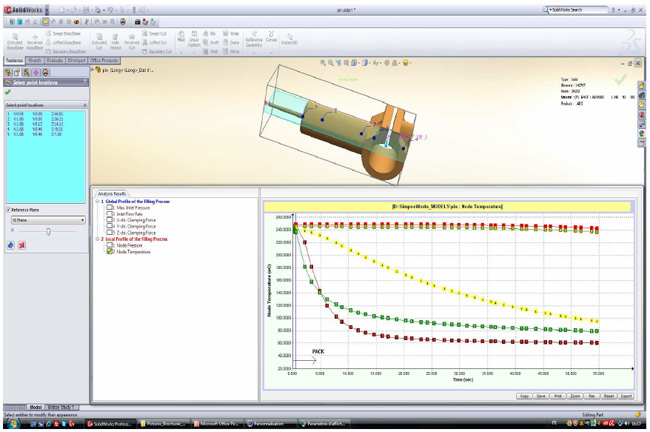

Οι έγχρωμες εικόνες είναι αρκετά ευχάριστες και δίνουν άμεσα μία παρουσίαση των αποτελεσμάτων. Όμως η αλήθεια είναι ότι κάποιες φορές είναι καλύτερο να υπάρχουν λεπτομερή δεδομένα ΧΥ για να έχουμε μια πιο εμπεριστατωμένη άποψη. Το SOLIDWORKS Plastics είναι ένα λογισμικό βασισμένο σε Windows και αυτό καθιστά δυνατή την ανταλλαγή δεδομένων μεταξύ διαφορετικών προϊόντων. Μπορείτε να ορίσετε ένα Sketch με μία καμπύλη, να πραγματοποιήσετε μια προβολή στην αρχική επιφάνεια και μετά να χρησιμοποιήσετε τη λειτουργία «XY-plot» για να πάρετε τα δεδομένα σε MS Excel. Μπορείτε ακόμα να δημιουργήσετε μια έκθεση-αναφορά αυτόματα με το MS Word ή το PowerPoint, ώστε να μπορείτε να συνεργάζεστε εύκολα με τους συναδέλφους σας.

Πακέτα SOLIDWORKS Plastics

SOLIDWORKS Plastics​

Το SOLIDWORKS Plastics προσφέρει στους σχεδιαστές των πλαστικών εξαρτημάτων και καλουπιών έγχυσης ένα εύχρηστο εργαλείο προσομοίωσης χύτευσης πλαστικών. Προσομοιώνει τις ροές του λιωμένου πλαστικού κατά τη διαδικασία χύτευσης injection: προβλέπεται αμέσως η κατασκευαστικότητα σχετικά με ελαττώματα στα κομμάτια ή/και στα καλούπια. Έτσι, διορθώνεται από τη φάση του σχεδιασμού, αποφεύγοντας δαπανηρές επαναλαμβανόμενες εργασίες διόρθωσης καλουπιού, πετυχαίνοντας βελτίωση της ποιότητας αφενός, και επιτάχυνση του χρόνου διάθεσης στην αγορά αφετέρου. Το Results Adviser παρέχει βήματα αντιμετώπισης προβλημάτων και πρακτικές συμβουλές για το σχεδιασμό για να βοηθήσει στη διάγνωση και την επίλυση ενδεχόμενων προβλημάτων.

SOLIDWORKS Plastics Professional

Για τους σχεδιαστές πλαστικών κομματιών, είναι σημαντικό να πετυχαίνουν την κατασκευαστικότητα, όσο πιο νωρίς γίνεται στη φάση σχεδιασμού προϊόντος. Εύχρηστο κι εύκολο στην εκμάθηση, το SOLIDWORKS Plastics Professional είναι πλήρως ενσωματωμένο στο περιβάλλον SOLIDWORKS CAD, κι έτσι μπορείς να αναλύσεις και να διαμορφώσεις το σχεδιασμό, συγχρόνως με τη βελτιστοποίηση της γεωμετρίας του, της λειτουργικότητας και της καταλληλότητας.

SOLIDWORKS Plastics Premium

Το SOLIDWORKS Plastics Premium προσφέρει σε εσάς που σχεδιάζετε και κατασκευάζετε καλούπια έναν ακριβή κι εύκολο στη χρήση τρόπο να τα βελτιστοποιήσετε. Επιτρέπει τη γρήγορη δημιουργία και ανάλυση καλουπιών με ένα εξάρτημα ή και παραπάνω (single-cavity, multi-cavity), και ομάδων από layouts σχεδιασμένων καλουπιών, συμπεριλαμβανομένων των στομίων τροφοδοσίας του καλουπιού (sprues), των διαδρομών, και των τελικών εισαγωγών στα εξαρτήματα.Ακόμη μπορεί να γίνει συνδυασμός των συστημάτων διαδρομών με την εκτίμηση του χρόνου του κύκλου, τη δύναμη του σφιγκτήρα, και τη ποσότητα του υλικού, δίνοντάς σας τη δυνατότητα να βελτιστοποιήσετε το σύστημα τροφοδοσίας και την αποφυγή δαπανηρών διορθώσεων του καλουπιού.
