3D Texture – Το νέο εργαλείο στο SOLIDWORKS 2019

Το SOLIDWORKS 2019 εισαγάγει νέες δυνατότητες για τη δημιουργία πολύπλοκων γεωμετριών και τη διασφάλιση της ορθής κατασκευής των μοντέλων από την απαρχή της κατασκευής τους. Παρακάτω θα εξερευνήσουμε ένα από τα νέα χαρακτηριστικά του SOLIDWORKS 2019, το 3D Texture το οποίο μας προσφέρει την ευελιξία μετατροπής μιας δισδιάστατης εικόνας σε τριασδιάστατη γεωμετρία. Το εξάρτημα που προκύπτει από αυτή τη διαδικασία μπορεί μετέπειτα να χρησιμοποιηθεί για την τριασδιάστατη εκτύπωσή του (με τη μέθοδο 3D printing) ή ακόμα και για τη βελτίωση της οπτικής απεικόνισης.

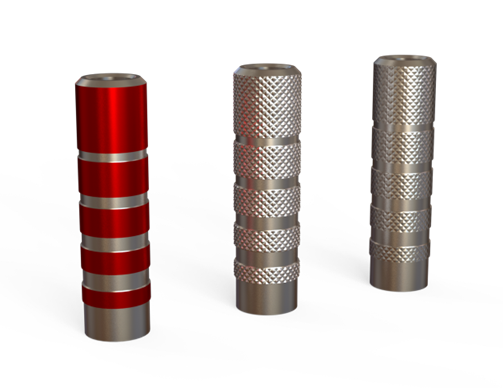

Ας εμβαθύνουμε με ένα γρήγορο παράδειγμα κατασκευής μιας ροζέτας (Knurling) που είναι μηχανουργημένη σε μια λαβή. Πιο συγκεκριμένα αναφερόμαστε στο πετάλι του ηλεκτροκίνητου οχήματος πόλης URB-E Sport, το οποίο πρέπει να παρέχει στον αναβάτη μια ασφαλή θέση τοποθέτησης του ποδιού του κατά την διάρκεια τον μετακινήσεων του.

Πώς μπορούμε να το απεικονίσουμε στο SOLIDWORKS?
Ο πιο βασικός τρόπος μέχρι τώρα είναι να προσθέσουμε μία σημείωση στο κατασκευαστικό μας σχέδιο, χωρίς την αποτύπωση της πραγματικής γεωμετρίας αλλά με αρκετά στοιχεία ώστε να μπορέσει να μηχανουργηθεί – ωστόσο δεν μπορούμε να ξέρουμε πώς ακριβώς θα είναι μέχρι να κατασκευαστεί στο μηχανουργείο.

Ένας άλλος τρόπος ρεαλιστικής απεικόνισης είναι με τα ήδη υπάρχοντα εργαλεία του SOLIDWORKS όπως το Real View Appearances ή την φωτορεαλιστική απεικόνιση χρησιμοποιώντας το SOLIDWORKS Visualize, ούτως ώστε να έχουμε μία ακόμα πιο ρεαλιστική απεικόνιση προσομοιώνοντας έτσι την υφή καθώς και την εμφάνιση της ροζέτας. Παρόλα αυτά εξακολουθεί να είναι μια οπτική απεικόνιση καθώς δεν έχει δημιουργηθεί σε πραγματικό μοντέλο.
Το SOLIDWORKS 2019 με το νέο εργαλείο 3D Texture συμβάλλει στη ρεαλιστική απεικόνιση χωρίς να χρειάζεται κάποια πολύπλοκη διαδικασία σχεδιασμού.

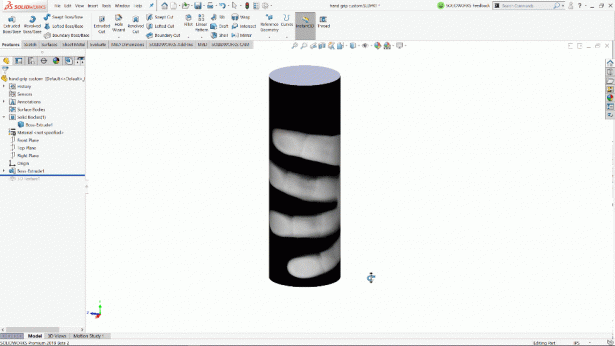

Το μόνο που πραγματικά χρειάζεται είναι ένα απλό drag and drop μιας δισδιάστατης grayscale εικόνας πάνω σε μία επιφάνεια , ακριβώς με τον ίδιο τρόπο που θα δημιουργούσαμε ένα decal η ένα appearance. Με την εντολή 3D Texture, μετατρέπουμε την δισδιάστατη φωτογραφία της ροζέτας σε 3D γεωμετρία προσδιορίζοντας κάποιες παραμέτρους οι οποίες διαχειρίζονται την εσωτερική διεργασία της εντολής με βάση την τεχνολογία του νέφους σημείων , καθώς και την ένταση της υφής της ροζέτας. Με τον τρόπο αυτό οι κορυφές της ροζέτας είναι πλέον ευδιάκριτες.
Στη διαδικασία του σχεδιασμού το εργαλείο 3D TEXTURE είναι πολύ αποτελεσματικό, καθώς συμβάλλει στην παραγωγή διαφορετικών textures και γεωμετριών. Η μέθοδος αυτή είναι πολύ πιο γρήγορη σε σχέση με διαδικασία του παραμετρικού σχεδιασμού ενός πρωτοτύπου, η οποία είναι πραγματικά πολύ επίπονη. Μπορούμε να τυπώσουμε το μοντέλο μας σαν πρωτότυπο , ειδικά αν θέλουμε να αξιολογήσουμε περισσότερα από ένα.
Σύνηθες φαινόμενο είναι η χρήση του σε εφαρμογές όπως είναι ο σχεδιασμός χειρολαβών, πολύπλοκων μοτίβων ή οποιωνδήποτε άλλων αντικειμένων με υφή (texture).

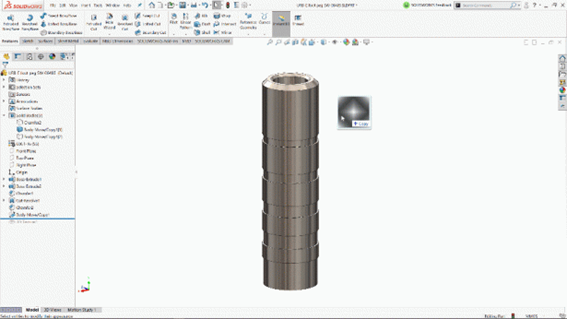

Η εντολή 3D Texture απαιτεί τη μετατροπή του μοντέλου που σχεδιάσαμε σε ένα αρχείο πλέγματος για να εισαγάγουμε το Texture. Το παραγόμενο από αυτή τη διαδικασία αποτέλεσμα μπορούμε να το σώσουμε σε αρχείο τύπου STL ώστε να μπορέσουμε να το χρησιμοποιήσουμε άμεσα για μια 3D εκτύπωση.
Ο αποτελεσματικός σχεδιασμός ενός εξαρτήματος βασίζεται στη ευελιξία του να δημιουργεί κανείς πολύπλοκες γεωμετρίες με ταχύτητα και ακρίβεια. Η ομάδα της AlfaSolid ελπίζει να σας διέγειρε τη φαντασία ώστε να δημιουργήσετε καταπληκτικά μοντέλα χρησιμοποιώντας της απίστευτες δυνατότητες του SOLIDWORKS 2019!
