Curve Equation – Drive Assembly – Scale Dimension

Τρία εργαλεία παραγωγικότητας myCADtools για να κάνετε το SOLIDWORKS πιο παραγωγικό από ποτέ!

Η AlfaSolid με τη λύση myCADtools, σας παρέχει ένα ολοκληρωμένο πακέτο με περισσότερα από 50 εργαλεία παραγωγικότητας, πλήρως ενσωματωμένα στο περιβάλλον εργασίας του SOLIDWORKS.

Απευθύνεται σε όλους τους σχεδιαστές CAD του τμήματος έρευνας και ανάπτυξης που θέλουν να είναι πιο παραγωγικοί και αποτελεσματικοί στην καθημερινή χρήση του SOLIDWORKS.

curve-equation

Αυτόματη δημιουργία 2D και 3D καμπυλών από καρτεσιανές και πολικές παραμετρικές εξισώσεις

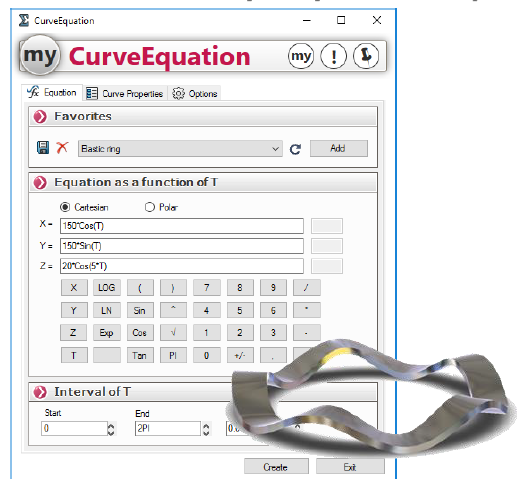

Το εργαλείο CurveEquation σας επιτρέπει να δημιουργήσετε εύκολα και γρήγορα 2D και 3D καμπύλες άμεσα από μαθηματικές εξισώσεις σε περιβάλλον part ή assembly.

scurve

curve-1

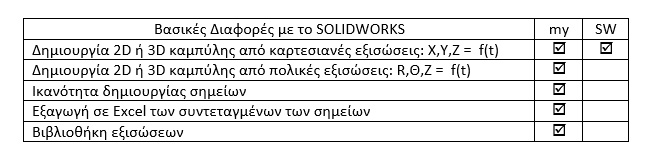

Βασικά Χαρακτηριστικά

– Παραμετρικές εξισώσεις:

  • Καρτεσιανές
  • Πολικές

– Διαχείριση του διαστήματος και τις κλίσης της παραμέτρου

– Δημιουργία:

  • Σημεία
  • 2D sketch καμπύλες
  • 3D sketch καμπύλες
  • 3D καμπύλες

– Επιλογή δημιουργίας συστήματος συντεταγμένων

– Διαμορφώσιμη βιβλιοθήκη εξισώσεων/καμπυλών

– Εξαγωγή σημείων σε μορφή Excel

Για τον σχεδιασμό καμπυλών στο SOLIDWORKS, δεν χρειάζεται πλέον φύλλο Excel για την δημιουργία ΧΥΖ σημείων. Μπορείτε τώρα να δημιουργήσετε την καμπύλη άμεσα μέσα στο περιβάλλον του SOLIDWORKS όσο πολύπλοκη και να είναι. Επιπρόσθετα μπορείτε να αποθηκεύσετε και να διαχειριστείτε όλες τις εξισώσεις σε βιβλιοθήκη για ευκολότερη και γρηγορότερη πρόσβαση.



driveassembly

Προσομοίωση της συμπεριφοράς ενός μηχανισμού ή εξαρτήματος τροποποιώντας διαστάσεις

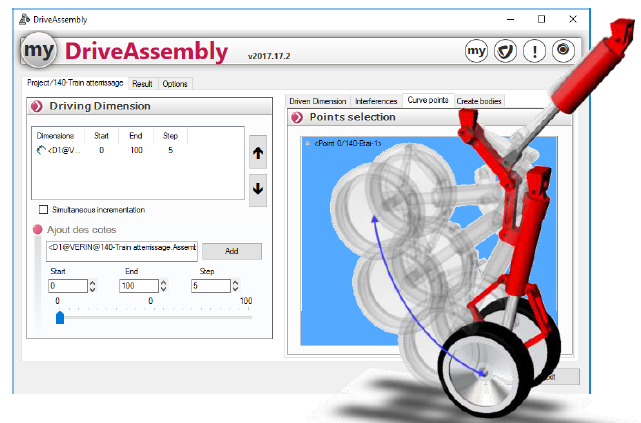

Το εργαλείο DriveAssembly σας επιτρέπει να μεταβάλετε τις διαστάσεις ενός συναρμολογήματος (Assembly) για τον έλεγχο της κινηματικής των εξαρτημάτων του ή απλά για την τροποποίηση των διαστάσεων ενός εξαρτήματος ή σχεδίου. Ελέγχοντας το εύρος τιμών μιας διάστασης, μπορείτε αυτόματα να υπολογίσετε άλλες εξαρτώμενες διαστάσεις, σημειακές τροχιές, όγκους, συγκρούσεις.

driveas

drive-2

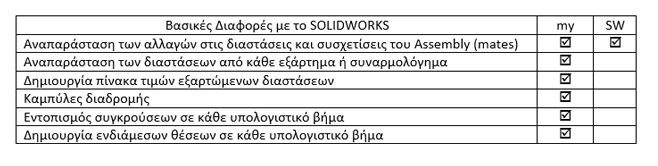

Βασικά Χαρακτηριστικά

– Επιλογή μιας ή περισσότερων διαστάσεων ελέγχου

  • Αρχική τιμή
  • Τελική τιμή
  • Υπολογιστικό βήμα

– Δημιουργία πίνακα τιμών εξαρτώμενων διαστάσεων

  • Μορφή Excel ή Text

– Δημιουργία καμπύλης διαδρομής

– Υπολογισμός συγκρούσεων μεταξύ εξαρτημάτων σε κάθε βήμα

– Δημιουργία ενδιάμεσων θέσεων για τα εξαρτήματα

– Δημιουργία envelope για ένα σύνολο εξαρτημάτων

Αξιολογήστε διαφορετικές παραλλαγές των σχεδίων και βελτιώστε την ποιότητα των προϊόντων σας

Προσθέστε το εργαλείο DriveAssembly στο SOLIDWORKS Standard και θα είστε ικανοί να ελέγξετε την επίδραση μιας παραμέτρου στη συμπεριφορά του σχεδίου σας. Θα είστε ικανοί να μελετήσετε διαφορετικές λύσεις και να επαληθεύσετε τις υποθέσεις σας τροποποιώντας κάθε τύπου διάσταση παρακολουθώντας ταυτόχρονα τις μεταβολές των αντίστοιχων εξαρτώμενων διαστάσεων.



scaledimension

Εφαρμόστε έναν συντελεστή κλίμακας στις διαστάσεις των εξαρτημάτων σας

Το εργαλείο ScaleDimension σας επιτρέπει να εισάγετε έναν συντελεστή κλίμακας στις διαστάσεις ενός μοντέλου SOLIDWORKS.

scaledim

scale-3

Βασικά χαρακτηριστικά

– Αυτόματη επεξεργασία

– Χειροκίνητη επιλογή διαστάσεων

– Δυνατότητα τροποποίησης της τιμής επιλεγμένων διαστάσεων

– Φίλτρα επιλογής

Εφαρμόστε έναν συντελεστή κλίμακας στις διαστάσεις των εξαρτημάτων σας

Με το SOLIDWORKS μπορείτε να αλλάξετε την κλίμακα των εξαρτημάτων με την λειτουργία ‘’Scale‘’ αλλά μόνο ως προς τα γεωμετρικά χαρακτηριστικά και χωρίς να συνυπολογίζονται οι διαστάσεις. Με το εργαλείο ScaleDimension, εφαρμόζετε έναν συντελεστή κλίμακας σε όλες τις διαστάσεις του μοντέλου σας για αυτόματη ενημέρωση της γεωμετρίας και του αντίστοιχου drawing.
