Παρουσίαση του Lantek Flex3D Tubes for SOLIDWORKS, από την ALFASOLID Works

Το Lantek Flex3D Tubes for SOLIDWORKS είναι ένα ειδικό Add-In που ενσωματώνεται απευθείας στο περιβάλλον SOLIDWORKS® και επιτρέπει στους χρήστες να σχεδιάζουν, να διαχειρίζονται και να εισάγουν σωληνώσεις και προφίλ μέσα στο Lantek Flex3D για περαιτέρω επεξεργασία και παραγωγή CNC.

Αυτό το εργαλείο αποτελεί μία γέφυρα μεταξύ 3D CAD σχεδιασμού και CAM παραγωγής, επιτρέποντας σε σχεδιαστές και μηχανικούς να μεταφέρουν μοντέλα σωληνώσεων και δοκών με συσχετισμένες παραμέτρους και γεωμετρίες απευθείας στο Lantek για προγραμματισμό, κατεργασίες κοπής, διπλώματα και CNC δημιουργία κώδικα.

Το Add–In

Ενσωματώνεται στο περιβάλλον του SOLIDWORKS σαν επιπλέον toolbar που συνδέεται με το Flex3D.
Αναγνωρίζει σωληνώσεις, profiles και assemblies από το μοντέλο CAD και τα μετατρέπει σε δεδομένα κατάλληλα για Flex3D.
Εξάγει τις σωληνώσεις/δοκούς με προεπιλεγμένες πληροφορίες κατεργασιών, οπών, κοπών και άλλων κατασκευαστικών χαρακτηριστικών.
Μεταφέρει αυτόματα τα μοντέλα στο Lantek Flex3D Tubes module, όπου οι χρήστες μπορούν να τα κάνουν unfold, να τα επεξεργαστούν και να τα προετοιμάσουν για CNC.

Κύρια Βήματα & Λειτουργίες

Σχεδιασμός στο SOLIDWORKS

Ο χρήστης σχεδιάζει τα σωληνωτά δοκάρια ή profiles στο SOLIDWORKS, χρησιμοποιώντας τα τυπικά εργαλεία CAD για να ορίσει τη γεωμετρία, μήκη, γωνίες, συναρμογές, κοπές και οπές.

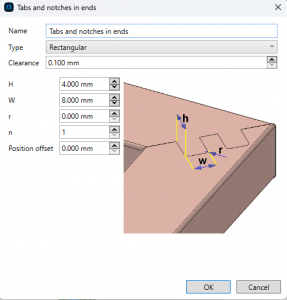

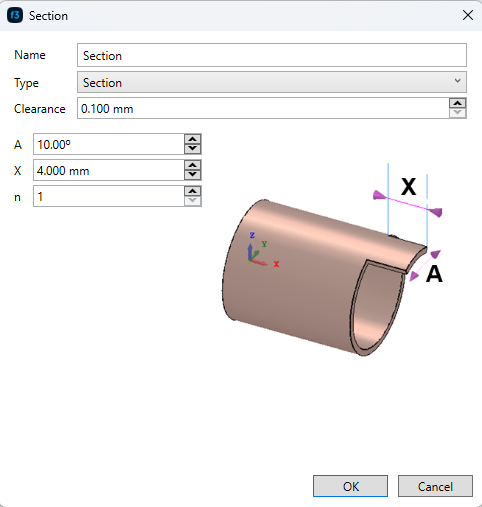

Custom επιλογές για ένωση των profile

Μέσα από το SOLIDWORKS μπορεί ο χρήστης να δημιουργήσει ενώσεις στα τελικά των profile και μετά αυτά να τα χρησιμοποιήσει ώστε να γίνει το unfold στο Lantek Flex3D.

Εξαγωγή στο Lantek Flex3D

Το Add-In μεταφέρει τα επιλεγμένα μοντέλα στο Lantek Flex3D Tubes module με όλα τα χαρακτηριστικά τους. Αυτό περιλαμβάνει:

Το αρχικό 3D μοντέλο σωλήνα/προφίλ
Τα σημεία κατεργασιών & ενώσεων
Παραμέτρους κοπής και προετοιμασίας

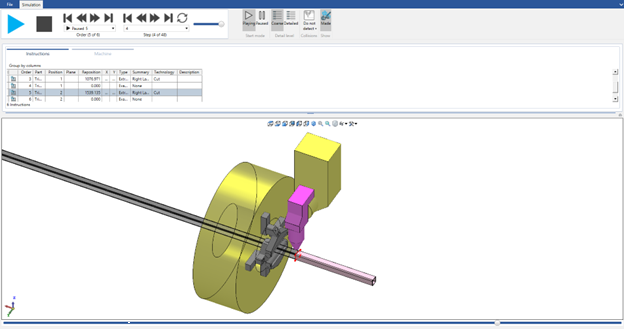

Επεξεργασία & Παραγωγή στο Flex3D

Μόλις εισαχθούν τα μοντέλα στο Flex3D, ο χρήστης μπορεί να:

Αναπτύξει (unfold) τις επιφάνειες για να προετοιμάσει τα NC σχέδια
Βελτιστοποιήσει τη σειρά κοπής
Ελέγξει συγκρούσεις και παραγωγικές ρυθμίσεις
Παράγει NC αρχεία για CNC σωλήνων/προφίλ

Αυτό επιτρέπει την άμεση παραγωγή χωρίς επιπλέον εξαγωγές και μετατροπές αρχείων.

Οφέλη από τη Διασύνδεση SOLIDWORKS – Flex3D

Αμεσότητα μεταφοράς δεδομένων από CAD σε CAM χωρίς ενδιάμεσες μορφές αρχείων.
Εξοικονόμηση χρόνου και μείωση λαθών στην παραγωγή CNC σωλήνων/δοκών.
Λειτουργία μέσα στο περιβάλλον που ήδη χρησιμοποιεί ο σχεδιαστής (SOLIDWORKS).
Πλήρης διαχείριση παραγωγής σωλήνων/προφίλ

Συνοψίζοντας, το Lantek Flex3D Tubes για SOLIDWORKS αποτελεί μία πολύ ισχυρή λύση για εταιρείες που σχεδιάζουν και παράγουν σωληνώσεις, δοκάρια και προφίλ. Με την απευθείας διασύνδεση CAD-CAM μέσω του Add-In, οι χρήστες μπορούν να μειώσουν τον χρόνο παραγωγής, να εξαλείψουν περιττά βήματα και να έχουν πλήρη ροή εργασιών από το SOLIDWORKS έως την τελική CNC παραγωγή.
