SolidWorks Model Based Definition

Λειτουργία χωρίς κατασκευαστικά σχέδια για τη βελτίωση και την επιτάχυνση της παραγωγικής διαδικασίας

Το MBD (Model Based Definition) αποτελεί μία ενσωματωμένη στο SOLIDWORKS λύση για την παραγωγή, η οποία αντικαθιστά το συμβατικό κατασκευαστικό σχέδιο. Βοηθά τον σχεδιαστή να ορίσει, να οργανώσει και να δημοσιεύσει την συνολική πληροφορία που απαιτείται για την κατασκευή (Product Manufacture Information) χρησιμοποιώντας ένα τρισδιάστατο μοντέλο σε αρχεία φιλικά προς τα standards της βιομηχανίας (3D PDF, e-Drawings). Ενισχύει την παραγωγικότητα, μειώνει τους κύκλους παραγωγής, ελαχιστοποιεί τα λάθη και συμμορφώνει με τα βιομηχανικά πρότυπα, όπως τα ISO 16792, DIN ISO 16792, ASME 14.41, Military-Standard-31000A, GB/T 24734.

Το SOLIDWORKS MBD σετάρει δεδομένα, όπως τα μοντέλα προϊόντων, διαστάσεις, γεωμετρικές ανοχές, φινίρισμα επιφάνειας, σύμβολα συγκόλλησης, λίστες υλικών (ΒΟΜ), λεζάντες, πίνακες, σημειώσεις, meta properties, καθώς και άλλα σχόλια μέσα στο 3D περιβάλλον του SOLIDWORKS, σε 3D PMI. Επειδή όλη η απαραίτητη πληροφορία που απαιτείται για να καθοδηγηθεί η λειτουργία, είναι ενσωματωμένη στα 3D μοντέλα, δεν εξυπηρετούν πλέον τα παραδοσιακά κατασκευαστικά σχέδια. Η διαδραστική και διαισθητική πληροφορία κατασκευής προϊόντος (3D PMI) που παρέχεται από το SOLIDWORKS MBD, εξυπηρετεί πολλαπλές περιπτώσεις επιχειρησιακής χρήσης, όπως μηχανολογικά σχέδια εξαρτήματος και συναρμολογήματος, αιτήσεις για προσφορά, και αναφορές ποιοτικού ελέγχου. Επίσης βοηθά τα πολλαπλά τμήματα και τους μετόχους σε όλη την επιχείρηση, όπως το σχεδιαστικό τμήμα, τις προμήθειες, την παραγωγή, τη συναρμολόγηση, τον ποιοτικό έλεγχο, τις πωλήσεις, το τμήμα διαφήμισης, τους πελάτες και τους προμηθευτές.

Το SOLIDWORKS MBD βοηθάει στο να φτάνουν τα σχέδια στην παραγωγή ταχύτατα

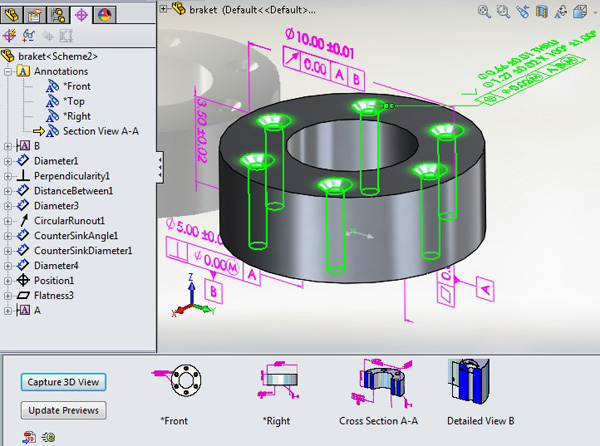

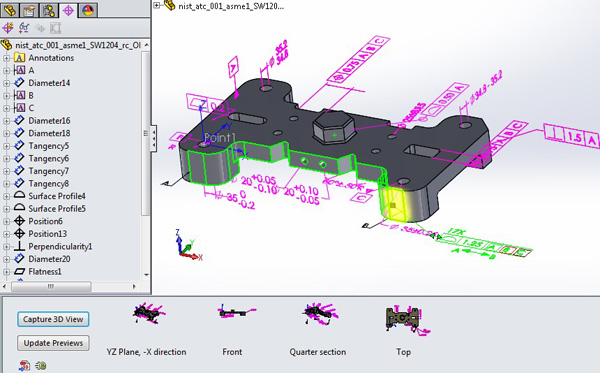

Καθορισμός της PMI κατευθείαν μέσα στο 3D

Το SOLIDWORKS MBD ορίζει την PMI άμεσα στο 3D, αποφεύγοντας τα έξοδα και το χρόνο που σχετίζονται με την ανάπτυξη των κατασκευαστικών σχεδίων, που μπορούν να αγγίξουν μέχρι και το 50% του συνολικού κόστους ανάπτυξης. Η δημιουργία της 3D PMI επίσης βοηθάει να επιταχυνθεί η επικοινωνία, να μειωθεί ο χρόνος προσφοράς στους προμηθευτές και να μειωθούν τα σφάλματα, χάρη στη διαδραστικότητα των 3D δεδομένων του και τις πλούσιες Μeta Properties του.

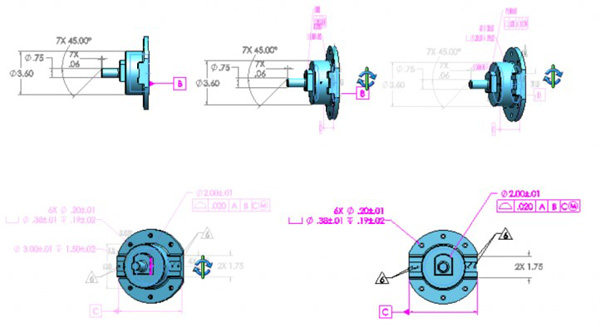

Παρουσιάστε 3D δεδομένα με έναν καθαρό και δομημένο τρόπο

Πέρα από τον ορισμό της 3D PMI, το SOLIDWORKS MBD βοηθά στην οργάνωση των πλούσιων δεδομένων, σε καθαρές και δομημένες 3D παρουσιάσεις, με διαφορετικές όψεις και ρυθμίσεις απεικόνισης. Μπορεί ακόμη να εμφανίσει και να αποκρύψει έξυπνα τρισδιάστατα σχόλια, καθώς περιστρέφετε το μοντέλο, ώστε να σας δώσει επιπλέον σαφήνεια, ενώ εξακολουθεί να σέβεται όλα τα κρίσιμα για τη λειτουργία σχόλια.

Συμμορφωθείτε με τα βιομηχανικά πρότυπτα

Το SolidWorks MBD βοηθά τις επιχειρήσεις να συμμορφωθούν με τα κυρίαρχα πρότυπα της βιομηχανίας, όπως τα: ISO 16792, DIN ISO 16792, ASME 14.41, Military-Standard-31000A, GB/T 24734. Η συμμόρφωση σας δίνει ανταγωνιστικά πλεονεκτήματα για να κερδίσετε περισσότερα συμβόλαια, και να παραδώσετε έργα με αυστηρά χρονοδιαγράμματα, στην ώρα τους και μέσα στα πλαίσια του προϋπολογισμού.

Προσαρμόστε 3D πρότυπα εξόδου δεδομένων

Το SOLIDWORKS MBD προσφέρει μια ολοκληρωμένη σειρά προκαθορισμένων προτύπων έτοιμων για χρήση. Αρκετές πτυχές των προτύπων τρισδιάστατης εξόδου δεδομένων, όπως το layout, η εταιρεία, τα λογότυπα των τμημάτων, τα 3D παράθυρα και μικρογραφίες, οι περιγραφές κειμένου, τα meta property links και οι πίνακες, μπορούν να προσαρμοστούν για την αντιμετώπιση συγκεκριμένων παραδοτέων, όπως τα μηχανολογικά σχέδια, οι αιτήσεις προσφορών, και οι αναφορές ποιοτικού ελέγχου. Μόλις συσταθούν, αυτά τα πρότυπα μπορούν να χρησιμεύσουν ως οδηγοί εσωτερικών και εξωτερικών διαδικασιών για όλα τα τμήματα, όπως την παραγωγή, τον ποιοτικό έλεγχο και τις προμήθειες.

Μοιραστείτε, αρχειοθετήστε και επαναχρησιμοποιήστε, έξυπνα τρισδιάστατα δεδομένα

Το SOLIDWORKS MBD σας βοηθά άμεσα να μοιράζεστε, αρχειοθετείτε και επαναχρησιμοποιείτε, έξυπνα 3D δεδομένα, συμπεριλαμβανομένων γεωμετριών, PMI, όψεων και δεδομένων, έτσι ώστε οι προμηθευτές σας να μην σπαταλούν χρόνο, δημιουργώντας παραδοσιακά κατασκευαστικά σχέδια.

Συνεργασία με τα εσωτερικά και εξωτερικά ενδιαφερόμενα μέρη

Οι συνεργάτες σας μπορούν εύκολα να δουν και να σχολιάσουν το σχέδιό σας σε μορφή SOLIDWORKS, e-Drawings και 3D PDF. Τα σχόλιά σας αποθηκεύονται σε 3D μορφή, για την αξιολόγηση, έγκριση, τροποποίηση ή αρχειοθέτηση.

Εργασία χέρι με χέρι, με κατασκευαστικά σχέδια και εκτυπώσεις

Το SOLIDWORKS MBD ενσωματώνεται αδιάκοπα με τα υπάρχοντα κατασκευαστικά σχέδια SOLIDWORKS. Η PMI και οι όψεις που έχουν δημιουργηθεί σε 3D, είναι διαθέσιμες για επαναχρησιμοποίηση σε 2D. Δημιουργήστε εύκολα όψεις που περιέχουν γεωμετρίες και PMI, χρησιμοποιώντας τον ενσωματωμένο template editor.
